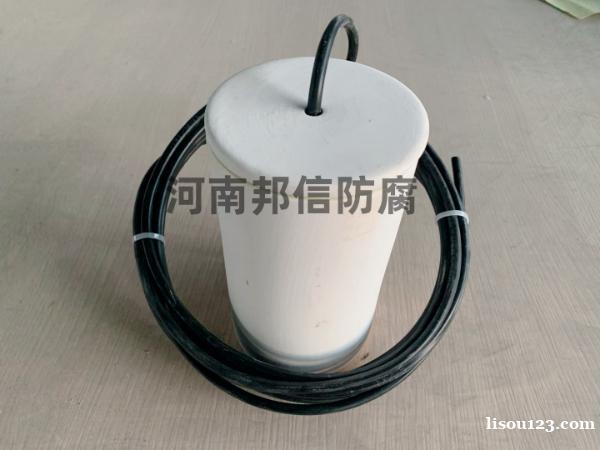

在长输管道防腐阴极保护系统中，预包装埋地型饱和硫酸铜参比电极（CuSO₄） 是实现电位精准监测的关键设备，其 “预包装” 设计专为复杂埋地环境优化，能快速适应长输管道沿线多样的土壤条件，保障阴极保护效果的长期稳定。以下从设计特点、适配场景、安装优势及与长输管道的协同作用展开说明：
一、“预包装” 设计的核心优势
预包装埋地型参比电极与传统非预包装产品的核心区别，在于出厂时已集成电极本体、回填包料和防护结构，无需现场单独配置，尤其适配长输管道沿线 “偏远、土壤类型多变” 的特点，具体优势包括：
1. 标准化回填包料，稳定电极环境
预包装的回填材料通常为膨润土 + 石膏 + 硫酸钠的混合体（比例约 7:2:1）：
膨润土保水性强，能使电极周围始终保持湿润，避免因土壤干旱导致电极与土壤接触电阻过大（接触电阻需≤1000Ω，否则测量误差会超过 5%）；
石膏（CaSO₄）和硫酸钠（Na₂SO₄）可调节土壤导电性，降低高电阻率土壤（如砂质土、冻土）对测量的影响，同时缓冲土壤 pH 波动（适用 pH 5-9 范围）；
包料颗粒均匀（粒径 0.5-2mm），避免杂质堵塞电极隔膜，确保离子传导顺畅。
2. 一体化防护结构，适应野外埋地
外壳采用高强度 PVC 或玻璃纤维增强塑料（FRP），抗压强度≥10MPa，可抵御埋地时的机械冲击（如施工碾压、土壤沉降）；
电极引出电缆（多为 2.5mm² 双芯屏蔽线）与外壳密封连接（密封等级 IP68），防止地下水渗入腐蚀内部铜棒或导致电解液泄漏；
部分产品自带警示标识桩（与电极通过电缆连接），方便后期维护时快速定位，避免因管道沿线植被覆盖或地形变化导致电极丢失。
二、在长输管道阴极保护中的核心作用
长输管道（如油气管道、输水管道）里程长（动辄数百公里）、穿越地形复杂（农田、山地、沼泽等），阴极保护需通过参比电极实现 “分段监测、整体调控”，具体功能包括：
1. 实时监测管道保护电位
长输管道阴极保护通常采用 “牺牲阳极 + 强制电流” 联合方式，参比电极可测量管道表面的极化电位，判断是否处于有效保护区间（钢铁管道相对于 CuSO₄参比电极为 - 0.85V~-1.20V）：
若电位高于 - 0.85V，说明保护不足，需增加牺牲阳极数量或提高强制电流输出；
若电位低于 - 1.20V，可能导致管道钢质基体氢脆或防腐层剥离，需降低保护强度。
2. 定位保护薄弱段与故障点
沿管道每 1-5km（根据土壤电阻率调整）布置 1 支预包装参比电极，通过对比不同点位的电位数据，可快速定位：
阳极失效段：某区域电位突然升高（如从 - 0.9V 升至 - 0.7V），可能是该段牺牲阳极消耗殆尽或被土壤包裹导致输出下降；
防腐层破损点：破损处因电流集中，电位会比周边低 100-300mV，结合参比电极数据可缩小开挖修复范围；
杂散电流干扰区：如邻近铁路、高压输电线的管道段，电位会随外部电流变化（昼夜波动＞50mV），需通过参比电极监测制定排流方案。
3. 长期性能衰减预警
长输管道设计寿命多为 20-30 年，预包装参比电极的长效性（寿命 5-10 年）可匹配管道全生命周期监测：
通过定期（每季度）测量电极自身开路电位（正常应为 + 0.316V±5mV），若漂移超过 ±15mV，说明电极老化或电解液污染，需及时更换，避免影响管道保护电位的判断准确性。
三、安装与维护的适配性设计
长输管道施工多在野外，预包装参比电极的安装流程简化，能大幅提升效率：
1. 快速安装步骤
开挖：在管道正上方或侧方 1-2m 处开挖直径≥30cm、深度与管道埋深一致的坑（避免冬季冻土层影响）；
放置：去除包装外层，将预包装电极竖直放入坑中，确保回填包料与土壤紧密接触（无需额外夯实，膨润土吸水后会自然膨胀填充间隙）；
接线：将电极电缆与管道测试桩内的接线端子连接，屏蔽层单端接地（避免电磁干扰）；
回填：用原土回填坑体，分层轻压（防止包料被压实结块）。
2. 低维护特性
预包装设计减少了现场配置电解液的步骤，出厂时电解液（饱和 CuSO₄溶液）已注满，且隔膜（多孔陶瓷）密封性好，正常情况下 3-5 年内无需补充电解液；
若在干旱地区，每 2-3 年可通过电极顶部的注液口补充少量蒸馏水（无需添加 CuSO₄晶体），确保电解液始终饱和。
四、与长输管道环境的适配注意事项
高盐 / 高酸环境：在盐碱地（土壤 Cl⁻浓度＞5%）或酸性矿渣区（pH＜5），需选择 “耐腐增强型” 预包装电极（如陶瓷隔膜厚度增加至 3-5mm，外壳采用 FRP），并缩短包料中石膏比例（避免 Ca²⁺与 Cl⁻反应生成沉淀堵塞隔膜）；
冻土区：在季节性冻土区，电极需埋设在冻土层以下（通常≥1.5m），并选用低温韧性好的 PVC 外壳（避免冻胀开裂）；
沼泽 / 高水位区：选择 “加重型” 预包装电极（外壳添加配重），防止水流冲刷导致电极移位，同时电缆需加长至测试桩（避免被水浸泡老化）。
