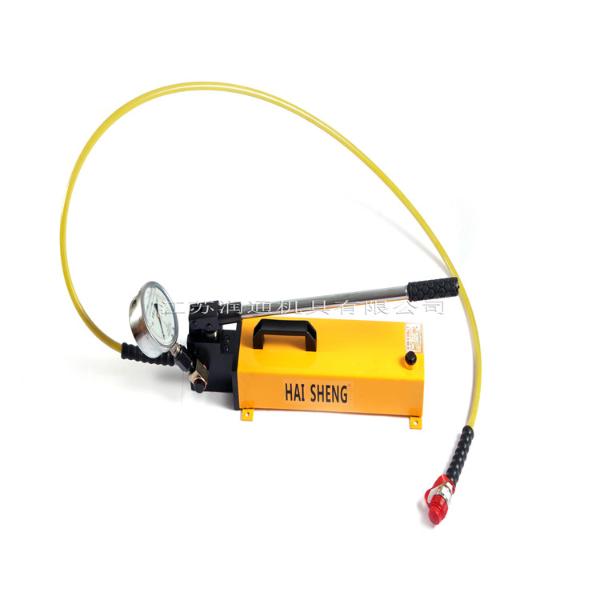

SDB-1/3液压手动泵

产品特点：SDB-1/3液压手动油泵，是把手动的机械能转换为液体的压力能的一种小型液压泵站，在配套油缸及专用工具的情况下，可以进行各种作业参数性能：手动动力，无须电源 /高压，小型，携带方便 /操作简单，应用范围广

1、 简介

SDB型手动油泵，是将手动的机械能转换为液体的压力能的一种小型液压泵站。加装踏板及弹簧复位机构，可改为脚动操作。

在配套油缸及专用工具的情况下，可以进行各种作业，例如起重、弯形、调直、剪切、铆合、装配、拆卸及一些建筑施工等。

油泵的主要特点是：动力为手动，高压、小型，携带方便，操作简单，应用范围广。

2、油泵的性能与规格

3、工作原理

工作原理如图一所示：可分四个过程

3.1  充液：油泵在开始工作时，油液被柱塞吸入高、低压吸油单向阀，通过高、低压排油单向阀压入工作油缸，当压力升至1.5MPA时，则低压溢流阀打开，低压油溢回油箱。

3.2  升压：在上述的基础上，高压柱塞继续工作，压力逐渐升高。当压力超过额定压力105MPA时。则高压阀打开、高压油从高压阀溢回储油管，压力始终保持105MPA。高压阀就是安全阀。

3.3  工作：在工作过程中，由于工作缸做功，能量会减少，所以要随时摇动手柄，保持所需的工作压力，直至工作结束。

3.4  卸载：油泵工作完毕，需要将压力减至为零，打开卸载阀，油液流回储油管。完成卸载工作。

充油、升压、工作过程实际上是不可分割的，只摇动手柄就可以完成这三个过程。

4、 主要结构与各部分的作用

手动油泵由以下几个部分绘成：1、泵体部分；2、手柄部分；3、储油箱；4、后座部分。
