DDZ-30-120带式输送机用断带抓捕器提高了产品性能

DDZ-30-120断带抓捕器详细说明

DDZ型带式输送机用断带抓捕器（以下简称断带抓捕器）是我公司经数年努力于2008年推出的新型产品，提高了产品性能，扩大了保护的范围，广泛适用于矿山、冶金、电力、港口码头等上运行输送机的胶带保护。特别适用于大倾角、大运量、长距离的上山强力型或普通型胶带输送机。 当带式输送机发生断带或逆止器失效时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的重、空段胶带，并具有防止胶带跑偏的功能。在需要时可起卡带器的作用。

DDZ-30-120断带抓捕器特征与原理

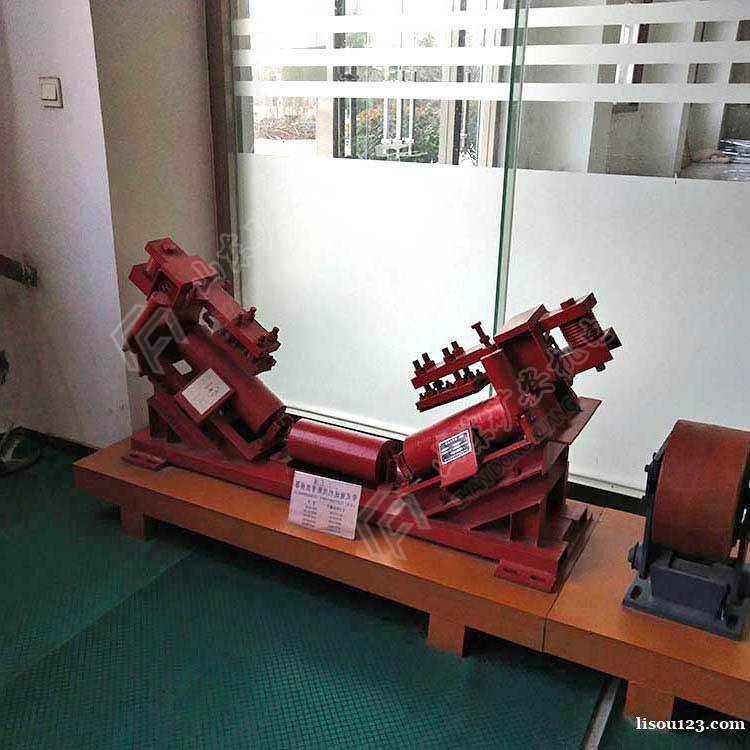

断带抓捕器（见图1）主要由偏心逆止托辊1、转臂12、闸块13、楔紧块7、扭簧6、闸块调节螺栓11、插销9、连杆机构14等组成。托辊内有偏心轮3、托辊轴4以及转动机构，当输送机正常工作时，偏心逆止托辊与胶带不接触，一旦输送机发生断带或逆止器失效时，胶带下滑，偏心逆止托辊与胶带接触，在摩擦力的作用下与偏心轮一起反转，旋转中心是托辊轴圆心，拨销也随同偏心轮一起转动，拨动连杆机构的上插板向下运动，使插销脱开，在扭簧的作用下转臂迅速打向楔紧块至输送带上方并楔紧，同时托辊也挤向闸块，随着输送带的下滑越来越挤紧输送带，最终迅速将下滑的重段胶带抓捕，保护输送带。
